1.數據采集功能

該采集系統可以同時采集40 路信號，工程師可以通過手動操作啟動或停止

數據采集，用戶可以自由的選擇采集的通道數、采集頻率、每通道采集信號類

型。

2.實時曲線顯示

工程師可以選擇同時顯示多通道信號的曲線，也可以選擇同時其中的多條

線或一條曲線。

工程師可以選擇放大或縮小時間軸，從而可以清晰的看見信號長期的變化

或者短期內的變化。

同時工程師也可以選擇采集時間的起始點和截止點，對之前的數據進行回

放。

3.數據存儲

數據會自動存儲在電腦硬盤中，工程師可以將采集到的壓力、溫度、大氣

數據導出成EXCEL 文件。

存儲數據大小取決于硬盤空間大小。

4.校驗功能（可選功能）

當連接標準壓力傳感器之后，可以進入校驗系統，對系統中的測試傳感器

進行校驗。該系統一般校驗默認為5 個點（0 20% 40% 60% 80% 100%），

系統可以自動匹配標準傳感器和被校驗傳感器之間的差值，并修正被校驗傳感

器的誤差。

序號名稱技術指標

1 采集系統名稱HL1803

2 測試臺架

1.供電電壓：220V AC；

2.安裝尺寸(高x 長x 寬)=120x90x100 (cm)；

3.配萬向輪，便于移動；

3 電腦配置

WIN7 系統

I3 獨立顯卡

19 英寸顯示屏

500G 硬盤

4 采集系統

1.采集頻率：1 秒10 秒60 秒10 分鐘15 分30 分1 小時可設；

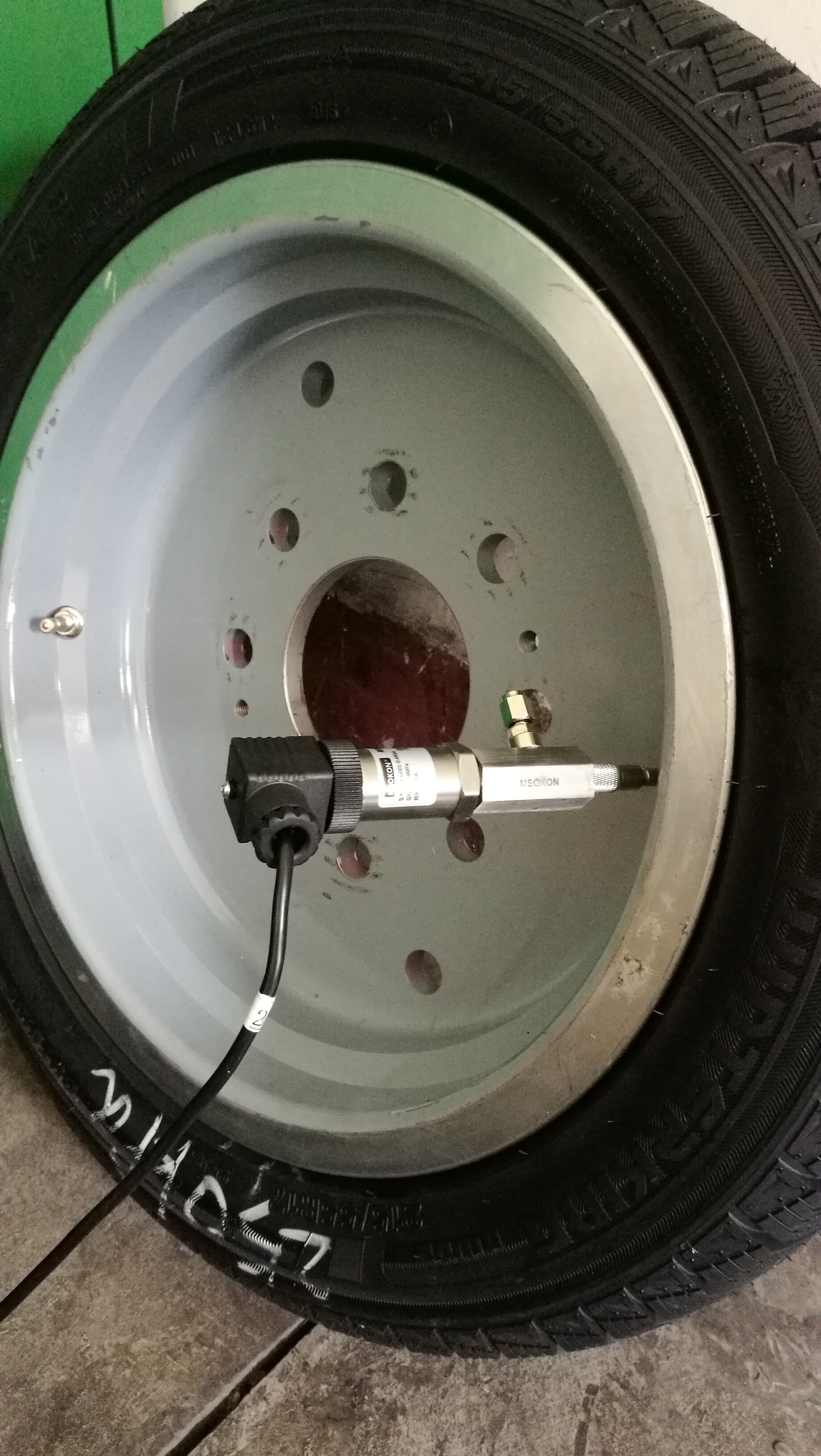

2.采集通道：40 通道（其中32 路壓力、1 路大氣、1 路溫度、1 路標準

壓力輸入、7 路備用）（通道可以根據客戶要求定制，8路 12路 16路 32路 40路 60路等等）

3.每通道輸入信號類型可選（0-1.6MPa/0-0.8MPa/0-0.4MPa/溫度/大氣壓）；

4.壓力傳感器非線性校驗功能。

HL1001T 測控系統軟件平臺、HL1802 數據通訊協議、各類測試傳感器（壓力、溫度、大氣）、測試臺架

質量實行三包，質保12個月，終身維護
